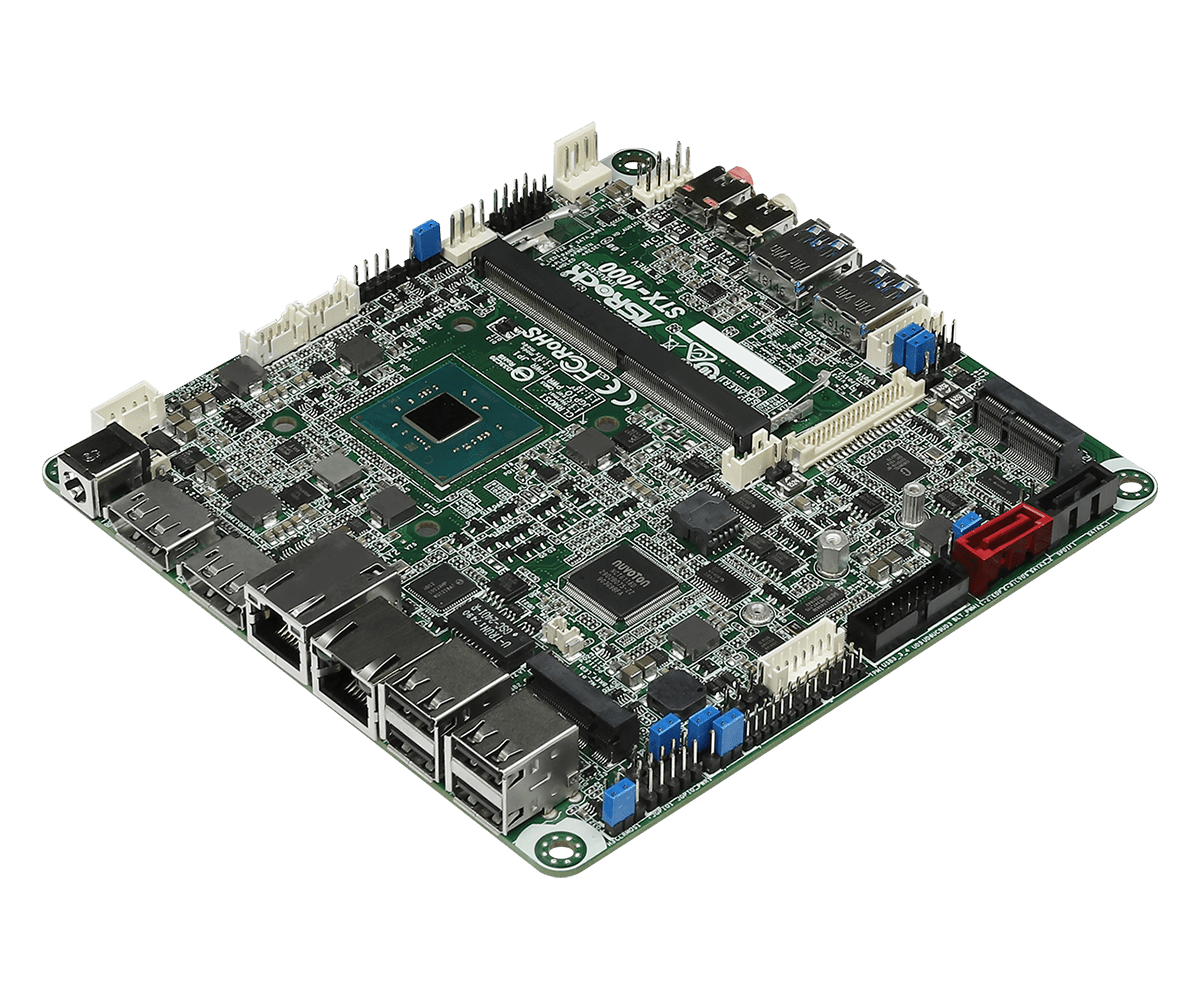

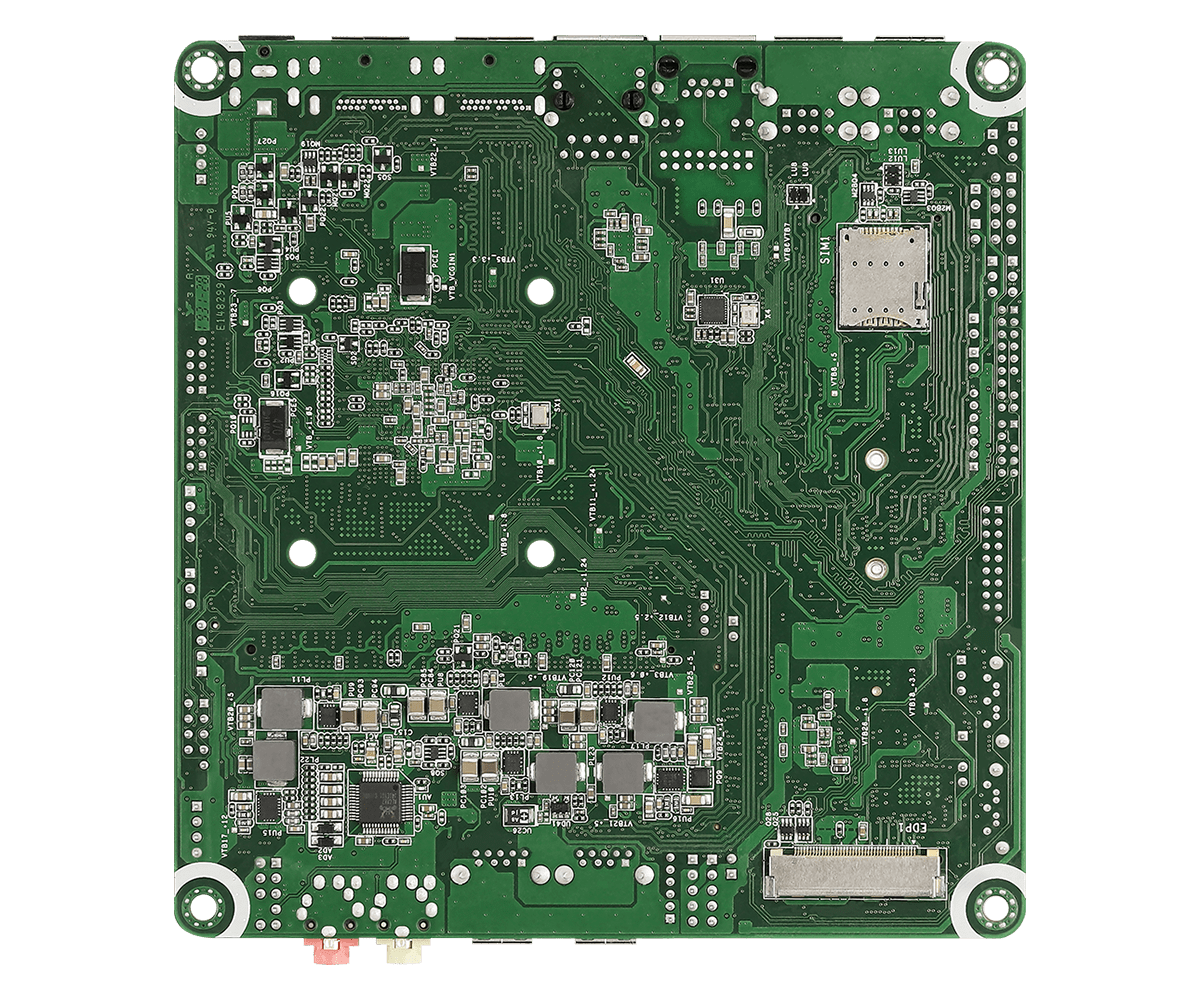

STX-1000(EOL)

Mini-STX Motherboard

  • Intel® Gemini Lake SoC Processor

  • 1 x 260-pin SO-DIMM up to 8 GB DDR4 2400 MHz

  • 4 x USB 3.1 Gen1, 5 x USB 2.0, 1 x M.2 Key B, 1 x M.2 Key E, 2 x COM, 2 x SATA3

  • 1 x Intel Gigabit LAN,1 x Realtek Gigabit LAN

  • Supports triple display, 2 x DP, 1 x eDP or LVDS

  • TPM Header

  • 9~24V DC-In


产品规格
支援下载


Processor System

CPUIntel® Gemini Lake SoC Processor
-STX-1000B (J4005, DC, 2.0 GHz, 10 W)
-STX-1000J (J4105, QC, 1.5 GHz, 10 W)
-STX-1000D (J5005, QC, 1.5 GHz, 10 W)
Intel® Gemini Lake Refresh SoC Processor
-STX-1000BR (J4025, DC, 2.0 GHz, 10 W)
-STX-1000JR (J4125, QC, 2.0 GHz, 10 W)
-STX-1000DR (J5040, QC, 2.0 GHz, 10 W)
ChipsetSoC
BIOSAMI SPI 128 Mbit

Form Factor

DimensionsMini-STX (5.5-in x 5.8-in x 1.12-in, 14.0 cm x 14.7 cm x 2.8 cm)

Memory

TechnologySingle Channel DDR4 2400 MHz
Capacity8GB
Socket1 x 260-pin SO-DIMM

Graphics

ControllerIntel® UHD Graphics
DisplayPortDisplayPort 1.2, DP++
Max resolution up to 4096x2160@60Hz
LVDSDual channel 24 bit up to 1920X1200@60Hz (shared with eDP)
eDPeDP 1.4 (shared with LVDS) Max resolution up to 4096X2160@60Hz
MultiDisplayTriple Display

Expansion Slot

M.21 x M.2 (Key E, 2230) with PCIe x1, CNVi and USB 2.0 for WiFi+BT
SIM Socket1 x Socket connected to M.2 Key_B

Audio

InterfaceRealtek ALC887, High Definition Audio. Line-out,Mic-in

Ethernet

Controller/ SpeedLAN1: Intel I210AT with 10/100/1000 Mbps
LAN2: Realtek RTL8111G/RTL8111H-CG with 10/100/1000Mbps
Connector2 x RJ-45

Front I/O

USB2 x USB 3.1 (Gen1)
Audio2 (Mic-in, Line-out)

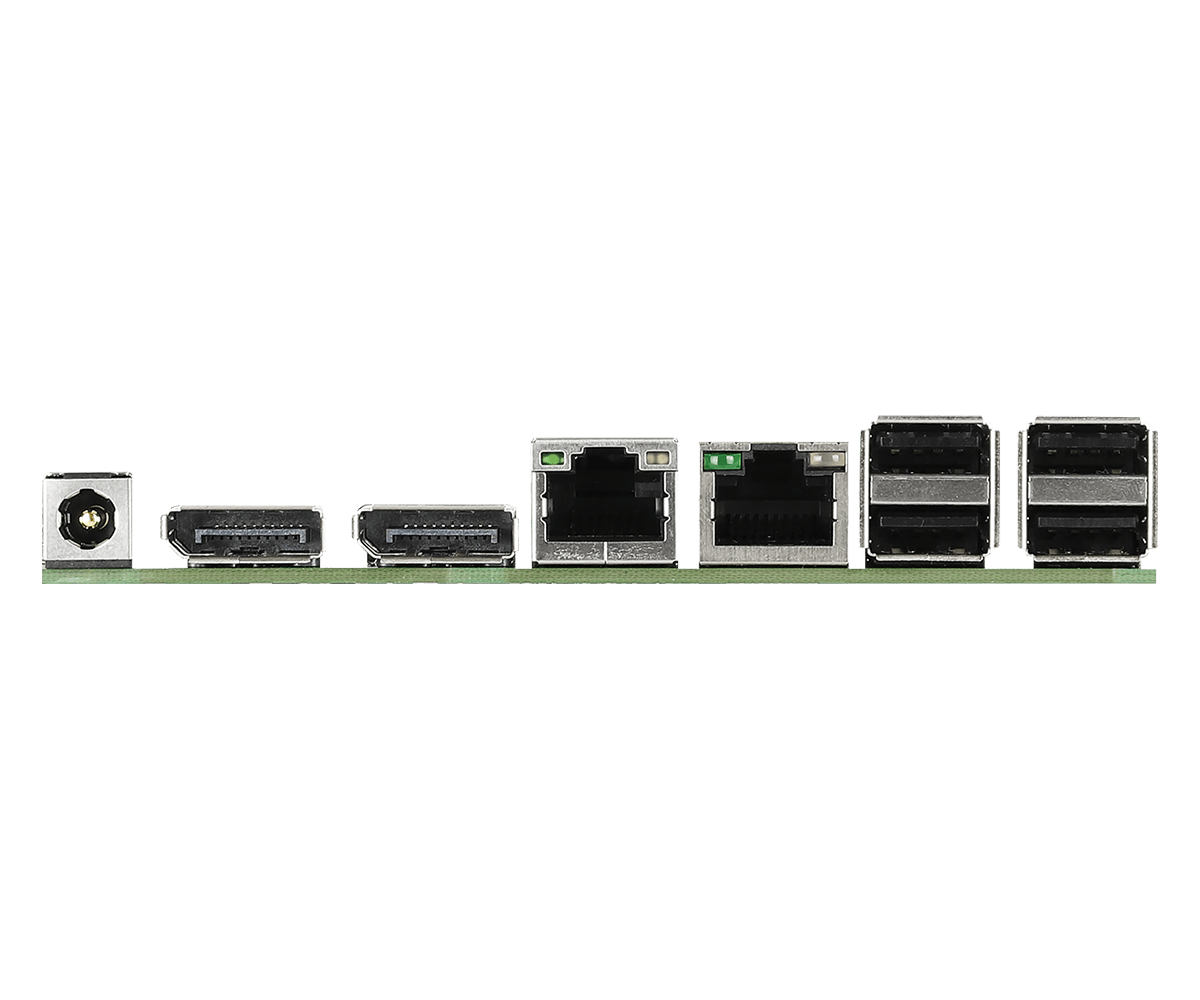

Rear I/O

DisplayPort2 x DP 1.2
Ethernet2 x 1 Gigabit LAN
USB4 x USB 2.0
DC Jack1

Internal Connector

USB2 x USB 3.1 Gen1 (1 x USB 3.1 header)
1 x USB 2.0 (1 x 2.54 pitch header)
COMCOM3(RS232/422/485)
COM2(RS232)
GPIO4 x GPI, 4 x GPO
TPMTPM Header
LVDS1 (shared with eDP)
eDP1 (shared with LVDS)
SATA PWR Output1
Speaker Header1

Storage

M.21 x M.2 (Key B, 2242/2260/2280) with PCIe x1, USB 2.0 and SATA3
SATA2 x SATA3 (6Gb/s), SATA3_2 shared with M.2 Key B

Watchdog Timer

OutputFrom Super I/O to drag RESETCON#
Interval256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR9~24V DC-In with 4-pin wafer PWR cable or DC Jack
Power OnAT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp0ºC ~ 60ºC
Storage Temp-40° C ~ 85° C
Operating Humidity5% ~ 90%
Storage Humidity5% ~ 90%

Accessories

Gift Package2 x SCREW M2,D=5.3 (13G020302010AK)
1 x I/O Shield (13G020600000AK)
1 x COM Cable (14G000000310AK)
1 x SATA Data Cable (14G00010107DAK)
Bulk Package2 x SCREW M2,D=5.3 (13G020302010AK)
1 x I/O Shield (13G020600000AK)

Others

Longivity SupportNo

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。
